  • Трансформаторы и дроссели для создания источников питания и тока. Как снизить стоимость трансформатора.

Трансформаторы и дроссели для создания источников питания и тока. Как снизить стоимость трансформатора.

Производство и поставка малых партий моточных изделий (МИ) на территории РФ рентабельна и выгодна с экономической точки зрения. Импорт из Китая обоснован только при промышленных поставках крупных партий. Импорт средних и мелких партий из КНР не выгодны: логистика, таможенная очистка, налоговая нагрузка увеличат стоимость моточного изделия (МИ) до неприемлемой цены. Намного выгоднее произвести МИ на контрактном производстве, используя мощности российских предприятий.

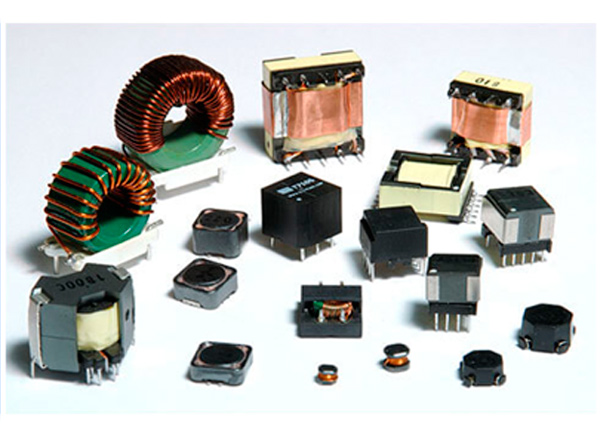

Трансформаторы и дроссели ГК Радиотех

Основной технической проблемой является правильный расчет изделия как аналога дорогостоящего импортного компонента от известного производителя.
Для того чтобы трансформатор не нагревался выше 90°С и хорошо работал, а также имел низкую стоимость, нужно правильно спроектировать конструкцию и правильно просчитать.

Мы можем встретиться на выставке INTERLIGHT (СВЕТОТЕХНИКА) с 6 по 9 ноября 2018 года, обсудить сроки производства и
условия поставки моточных изделий:
Шевелев Илья +7(495)7950805 доб.215. E-Mail: bdm@rct.ru

Сначала подбираем типоразмер сердечника, с которого будет сниматься необходимая мощность.
Перечень типоразмеров:
Мощность 0-10 Вт
Сердечник без концевой изоляции:
EE16; EF16; EI16; EE19; EPC17; EFD15
Сердечник с концевой изоляцией 2-3мм:
EEL16; EEL19; EE20; EF20; EED20
Мощность 10-20 Вт
Сердечник без концевой изоляции:
EE19; EI19; EE22; EI22; EF20; EFD20
Сердечник с концевой изоляцией 2-3мм:
EEL19; EPC25; EFD25; EF25
Мощность 20-30 Вт
Сердечник без концевой изоляции:
EFD25; EF25; EI25; EI28
Сердечник с концевой изоляцией 2-3мм:
EFD30; EF30; EI30; ETD29
Мощность 30-50 Вт
Сердечник без концевой изоляции:
EI28; EF30; EI30; ETD29; EER28
Сердечник с концевой изоляцией 2-3мм:
EI30; ETD29; EER28; EER28L; EER35
Мощность 50-70 Вт
Сердечник без концевой изоляции:
ETD34; EI35; EER35; EER28L
Сердечник с концевой изоляцией 2-3мм:
ETD34; ETD39; EER35; EER28L
Мощность 70-100 Вт
Сердечник без концевой изоляции:
ETD34; EI35; EER35
Сердечник с концевой изоляцией 2-3мм:
EER35; ETD39; EER40

Как снизить стоимость трансформатора?
1.Рассчитывая трансформатор при помощи программы, обращайте внимание на предлагаемую программой прочность изоляции и плотность тока. Обычно это прочность изоляции 3кВ, а плотность тока 5 А/мм2 . Как пример, если источник питания с гальванической развязкой 1,5кВ и дополнительным охлаждением, то трансформатор необходимо спроектировать на прочность изоляции 1,5кВ и брать при расчете плотность тока 8-10 А/мм2. Такие манипуляции приведут к значительному удешевлению трансформатора. Естественно, трансформатор имеющий прочность изоляции 0,25-2кВ, будет в почти в 2 раза дешевле трансформатора с прочностью изоляции 2-4кВ.
2.Уменьшая индуктивность рассеяния, первичную обмотку разбивают на две обмотки. При условии, что коэффициент трансформации равен 1, а мощность трансформатора не превышает 10 Вт, мы можем не разбивать первичную обмотку, а это сокращает количество обмоток, что приводит к снижению стоимости. Формула проста: чем меньше обмоток, тем ниже стоимость работ и трансформатора.
3.Трансформатор должен быть технологичным, производиться с соблюдением всех технологий:
-Обмотки наматываются только законченными слоями: 1, 2, 3 и т.д. слоев. Неполные слои, к примеру 1,5 слоя, не допускаются.
-Выбор диаметра провода должен соответствовать поставленной задаче: если ИП работает на частоте около 140 кГц, то провод на обмотках не рекомендуется использовать более 0,450мм, или необходимо применить бифилярную намотку. Применяемый провод должен лудиться при температуре от 370°С. Чем больше диаметр провода, тем трансформатор дороже.
-Каркас лучше использовать горизонтального исполнения, который может держать температуру до 400°С.

Почему перегревается трансформатор?
-Сердечник рассчитан на меньшую мощность, чем с него снимают;
-Неправильно подобраны сечение проводов в обмотках;
-Обмотки исполнены, неправильно, в навал.

Наши возможности и технологии:
Мы разрабатываем и выпускаем изделия которые можно заменить: MURATA, EPCOS, BOURNS, SUMIDA, ABC, VISHAY, KOILCRAFT, PULSE, PREMIER MAGNETICS, HALO Electronics, MULTICOMP, KLS Electronic.

Наши услуги:
-Разработка и серийное производство трансформаторов, дросселей, сетевых фильтров по документации или техническому заданию заказчика;
-Производство полных аналогов импортных трансформаторов и дросселей на основе предлагаемых нами комплектующих и материалов;
-Перевод индуктивных (моточных) изделий, выполненных на морально устаревших конфигурациях и марках магнитных материалов на современную элементную базу.
Варианты работы:
(Минимальная партия для заказа от 20 000 рублей).
Вариант №1(Если разрабатывается новое изделие):
-вы отправляете нам Техническое Задание;
-мы готовим КП;
-мы готовим образцы;
-вы проводите испытания;
-далее вы применяете наши изделия.
Вариант №2 (Если нет ТЗ и а есть только образец):
-вы отправляете нам образцы ваших трансформаторов;
-мы готовим техническую документацию, образцы и КП;
-вы проводите испытания;
-далее вы применяете наши изделия и дроссели от разработки до серийного производства.
Вариант №3 (Вам нужен аналог другого производителя):
-вы отправляете нам данные с маркировкой и производителем;
-мы готовим техническую документацию и КП;
-вы проверяете и подтверждаете;
-мы готовим образцы;
-вы проводите испытания;
-далее вы применяете наши изделия.
Что необходимо указывать в ТЗ:
1.Применяемый типоразмер и мощность трансформатора.
2.Электрическая схема с номерами выводов каркаса.
3.Количество витков в обмотках трансформатора.
4.Необходимая прочность изоляции между первичной и вторичной стороной.
5.Среднеквадратичный ток в обмотках.
6.Частота работы преобразователя и его тип, обратноходовый или прямоходовый.
7.Индуктивность первичной обмотки.
8.Даташит на стандартную продукцию.
ГК РАДИОТЕХ в сотрудничестве с фабриками из ЮВА и России оказывает услуги контрактного производства моточных изделий.
Мы предлагаем нашим клиентам все виды сервисов по разработке, испытанию и запуску в серийное производство трансформаторов, дросселей и сетевых фильтров по Техническому Заданию или по образцу заказчика, а также изготавливаем полные аналоги трансформаторов ведущих мировых компаний.
На производственных площадях в ЮВА используется производительное автоматическое оборудование, свое производство и склад расходных материалов, что позволяет выпускать промышленные партии со сроком 3-4 недели. *(Сроки логистики до РФ обговариваются отдельно) На территории РФ выгодно производить мелкие партии и заменять ими известные иностранных производителей. Пробные образцы подготавливаются в течении 5 рабочих дней, производственный цикл на среднюю партию займет около 5 недель. Минимальная партия для заказа от 20 000 рублей.
На данный момент изготавливаемые нами МИ применяются в телекоммуникациях, в светотехническом оборудовании, в промышленной и бытовой радиотехнической аппаратуре, в импульсных источниках питания.

Входной контроль:
Входной контроль и тестирование осуществляется с помощью оборудования которое позволяет снимать все электрические характеристики трансформатора и дросселя, а также проверять прочность изоляции.

Трансформаторы и дроссели ГК Радиотех

Наши производственные возможности позволяют применять все типоразмеры SMD и DIP каркасов:

От ER9,5

Трансформаторы и дроссели ГК Радиотех

До EE55:

Трансформаторы и дроссели ГК Радиотех

Провода, изоляционная пленка, фторопластовые трубочки и электротехнический лак, а так же вакуумная пропитка трансформатора, позволяет обеспечить гальваническую развязку трансформатора до 5кВ переменного тока, в течении 60 секунд.

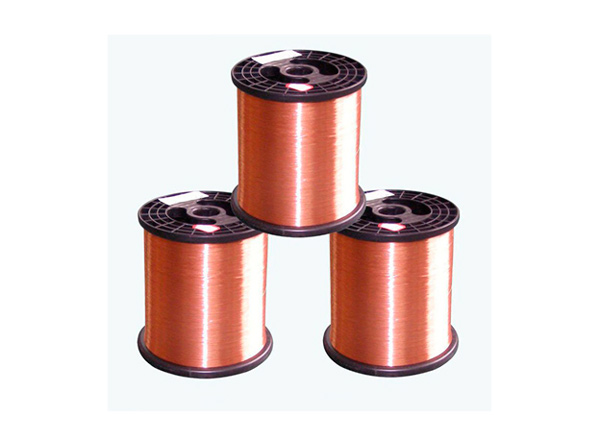

Нами применяется провод типа ПЭВТЛ-2 – это эмалированный, лудящийся провод, с 2-мя слоями лака, прочностью изоляции 2,5 кВ.

Трансформаторы и дроссели ГК Радиотех

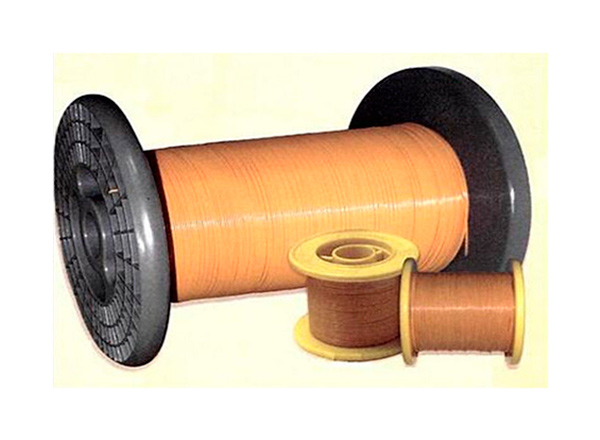

Провод с тройной изоляцией, прочность 6 кВ, типа T.I.W

Трансформаторы и дроссели ГК Радиотех

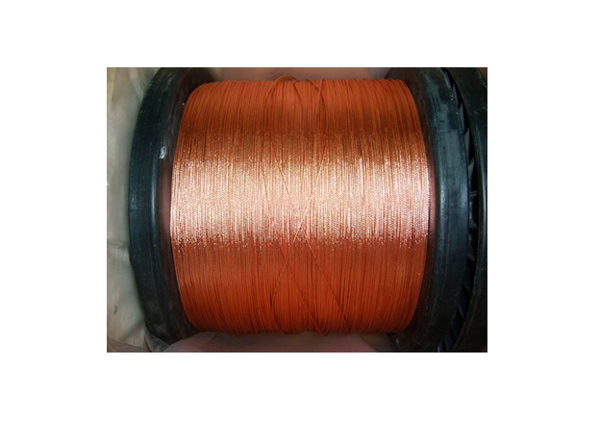

Многожильный, скрученный провод с прочность изоляции 2,5 кВ, типа Литцендра

Трансформаторы и дроссели ГК Радиотех

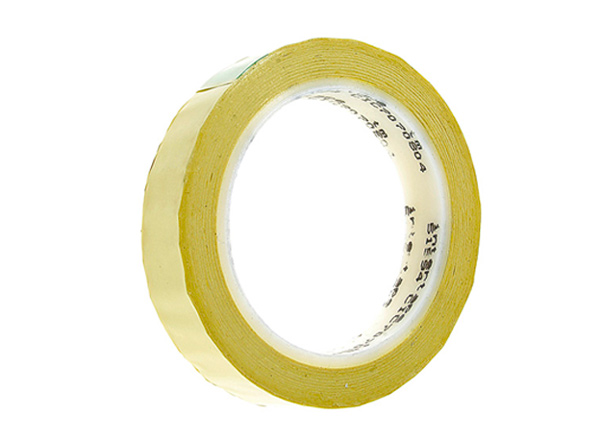

Изоляционная пленка, выдерживающая около 6-ти кВ.

Трансформаторы и дроссели ГК Радиотех

Трансформаторная пленка, провода и электротехнический лак имеют температурный диапазон от 130°С до 180°С.

Применяем 6 типов намотки обмоток трансформатора:
-Виток к витку;
-В несколько проводов (бифилярная);
-Литцендрат;
-С регулярным интервалом;
-Провод в тройной изоляции T.I.W;
-Медная лента.

Для пропитки трансформаторов применяются следующие технологии:
-Пропитка лаком или компаундом методом окунания;
-Вакуумная пропитка лаком или компаундом.

В нашей линейке:

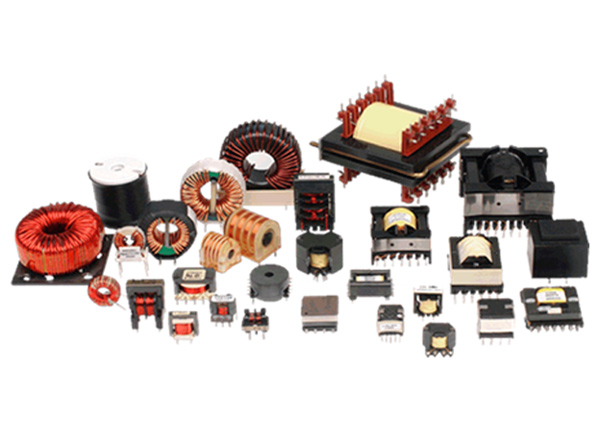

Трансформаторы и дроссели ГК Радиотех
-Трансформаторы DC/DC преобразующие и общего применения: PMSM/TSD
-DC/DC трансформаторы для применения с микросхемами National Semiconductor, Fairchild & Maxim68
-Трансформаторы для сетевых источников питания на микросхемах Power Integrations: POL/TSD/PNY/PNK
-Трансформаторы силовые преобразующие для источников питания на микросхемах National Semiconductor, Fairchild: TSD
-Комплекты трансформаторов и дросселей для источников питания на микросхемах National Semiconductor, Fairchild
-Трансформаторы для цепей Базы и Затвора силовых транзисторов: PMGD
-Трансформаторы для цепей Базы и Затвора силовых транзисторов (с одинарным & двойным выходом)
-Дроссели EMI/RFI для подавления синфазных помех
-Фильтры линейные (выводные индуктивности) общего назначения: RB (ферриты типа «гантель»)
-Измерительные токовые трансформаторы и дроссели: PM-CS/PM-CI
-Дроссели измерительные токовые
-Трансформаторы измерительные токовые
