Миниатюрное электромагнитное реле HF46F от HONGFA с обмотками для напряжений 3В, 5В, 6В, 9В, 12В, 18В и 24В в брызгозащитном корпусе.

Несмотря на распространение твердотельных реле, многие российские инженеры по-прежнему считают обоснованным и выгодным применение классических электромагнитных реле.
К их достоинствам можно отнести: меньшие потери на коммутирующем элементе, высокое напряжение изоляции между контактом и обмоткой реле, высокая устойчивость к воздействию электромагнитных помех и самое главное в современных экономических реалиях, низкая цена.

hongfa-hf46f-g5nb-omron

Производитель широкого спектра электромеханических реле, компания HONGFA, предлагает обратить внимание на миниатюрное реле HF46F общего применения с толщиной 7,2мм. Реле рассчитано на ток коммутации в 5А, напряжение 250VAC/30VDC, выпускается с обмотками для напряжений: 3В, 5В, 6В, 9В, 12В, 18В и 24В и изготовлено в брызгозащитном корпусе.
Параметрический поиск нужного реле.

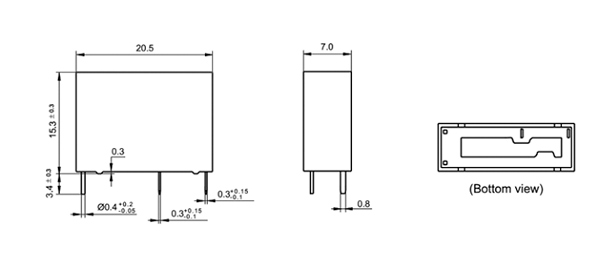

Габаритный чертеж:
Габаритный чертеж

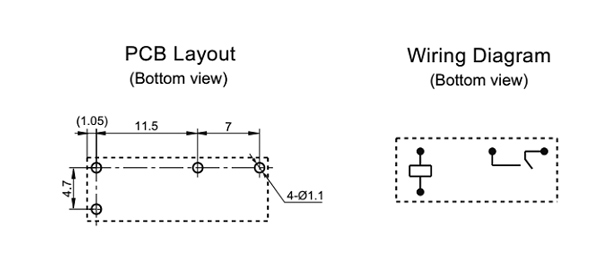

Конфигурация контактов:
Конфигурация контактов

Краткое описание:
Контакты: SPST-NO
Нагрузка контакта AC @R(при активной нагрузке): 5A / 250ВAC
Нагрузка контакта DC @R(при активной нагрузке): 5A / 30ВDC
Ток контактов Макс: 5А
Коммутируемое напряжение Макс: 277В AC, Макс. 30В DC
Исполнение: реле миниатюрное
Монтаж: PCB
Сопротивление обмотки Мин: 45 Ом
Сопротивление обмотки Макс: 2880 Ом
Напряжение обмотки Мин: 3В DC
Напряжение обмотки Макс: 24В DC
Напряжением пробоя изоляции между контактами и обмоткой реле: до 10 kV (до 30 kV в импульсе)
Время срабатывания: 10 мс
Внешние размеры: 20.5 x 7.2 x 15.3 мм
Время отпускания: 10 мс
Мощность, потребляемая обмоткой: 200 мВт
Рабочая температура: - 40...+ 85°C
Сопротивление контактов: 100 мОм
Материал контакта: AgNi
Упаковка: 100 шт.
Аналог: G5NB (Omron)

Основные преимущества: Получить СКЛАД HONGFA
- Универсальность применения
- Широкий диапазон переменных и постоянных напряжений катушек
- Компактные размеры и малый вес
- Высокая электрическая прочность
- Различные способы монтажа
- Высокая надежность работы

Полное описание: Data-sheet на HF46F

Рекомендации к применению: промышленная автоматика и силовая электроника, релейные выходы промышленных контроллеров и исполнительные выходы реле времени, системы безопасности и сигнализации, автоматизированные системы управления освещением.
Доступны пробные образцы HF46F/024-HS1T в Москве.
СКАЧАТЬ: Обзорный каталог реле HONGFA

Можем организовать:
1. Буферный склад;
2. Плановые поставки к определенному сроку;
3. Заказные поставки от поставщиков Юго-Восточной Азии.

11 сентября 2018 г.
