Графики зависимостей для материала P3

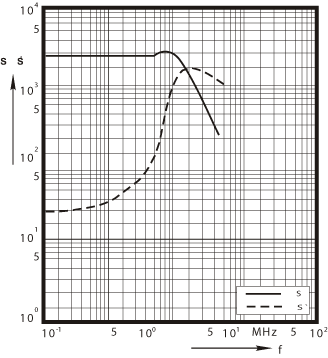

Зависимость комплексной проницаемости от частоты (измерено для кольцевого сердечника T10, B≤0,25мТ)

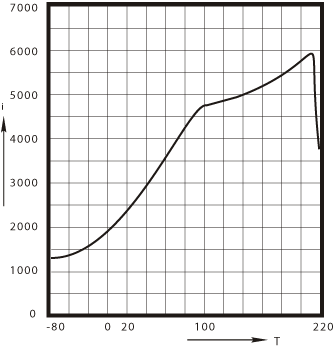

Зависимость начальной проницаемости µi от температуры (измерено для кольцевого сердечника T10, B≤0,25мТ)

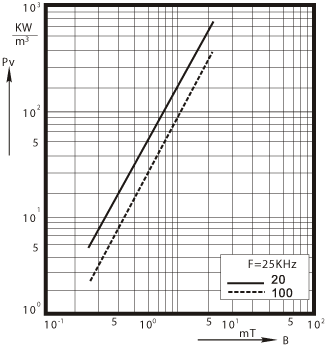

Зависимость относительных потерь в сердечнике от магнитной индукции по переменному току (измерено для кольцевого сердечника T16)

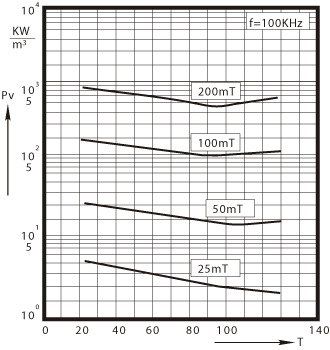

Зависимость относительных потерь в сердечнике от температуры (измерено для кольцевого сердечника T16)

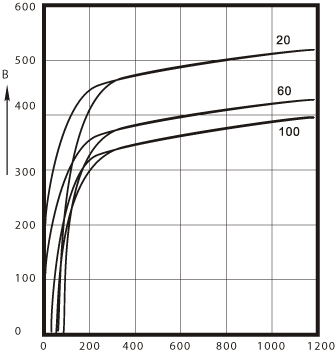

Напряженность магнитного поля (А/м)

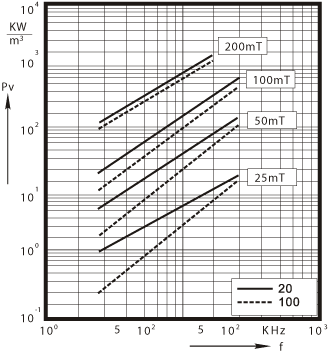

Зависимость относительных потерь в сердечнике от частоты (измерено для кольцевого сердечника T16)
