Пополнение ассортимента силовых дросселей от компании ABC

Компания ABC Taiwan Electronics Corp., ведущий мировой производитель пассивных компонентов, пополнила свою линейку силовых дросселей. В ассортименте появились новые серии, разработанные для удовлетворения растущих требований современной электроники к энергоэффективности и компактности.

Среди новинок — экранированные литые дроссели серий DP2016, EDP1608-H и EHE0603, с низким сопротивлением по постоянному току (DCR), предназначенные для DC/DC-преобразователей и источников питания с высоким током, таких как ноутбуки, планшеты, смартфоны и различные VR/AR устройства. Также представлены компактные полуэкранированные проволочные дроссели серии ESN-F для портативных устройств, которые сочетают в себе низкую стоимость, малый размер и высокую надежность.

Расширение ассортимента позволит разработчикам источников питания и инженерам выбрать оптимальные компоненты для своих задач, повышая надежность и производительность новых продуктов.

Экранированные литые дроссели ABC серий DP2016-P, EDP1608-H, EHE0603-H

Данные компоненты широко применяются в современных электронных устройствах, включая силовую электронику (стабилизаторы напряжения, импульсные источники питания), компьютерную и серверную технику, автомобильные системы (бортовые зарядные устройства, ADAS), телекоммуникационное оборудование и промышленную автоматику.
Эти компоненты созданы для высокочастотных, высокотоковых и высокоэффективных преобразователей питания, где на первое место выходят КПД, плотность мощности и минимум помех.

DP2016-P серия

Экранированные силовые чип-индуктивности для поверхностного монтажа.

Сверхнизкий профиль (высота всего 0.8 мм). Сердечник из спрессованного металлического порошка обеспечивает высокую стойкость к магнитному насыщению при больших токах и низкие потери. Использование плоского обмоточного провода обеспечивает сверхнизкое сопротивление постоянному току (RDC). Соответствует директиве RoHS и не содержит галогенов. Диапазон рабочих температур: от -40°C до +125°C. Размеры: 2,0 х 1,6 мм.

DWG. No.	Inductance (µH)	RDC (mΩ) max.	Isat (A) typ.	Isat (A) max.	Irms (A) typ.	Irms (A) max.
DP2016R24MPx-xxx	0.24±20%	36	5.5	4.3	3.5	3.0
DP2016R33MPx-xxx	0.33±20%	41	5.1	4.2	3.3	2.8
DP2016R47MPx-xxx	0.47±20%	49	4.5	3.3	3.1	2.5
DP2016R68MPx-xxx	0.68±20%	61	4.1	3.0	2.8	2.1
DP20161R0MPx-xxx	1.00±20%	100	3.3	2.4	2.3	2.0
DP20161R5MPx-xxx	1.50±20%	157	2.3	1.7	1.7	1.4
DP20162R2MPx-xxx	2.20±20%	240	2.0	1.5	1.5	1.2
DP20164R7MPx-xxx	4.70±20%	468	1.6	1.2	1.1	1.0

* Термостойкость при пайке: 260°C в течение 10 сек.
* Серия DP2016-P от компании ABC является аналогом серии Murata DFE201612E

EDP1608-H серия

Экранированные силовые чип-индуктивности для поверхностного монтажа.

Высокий ток насыщения (Isat) благодаря использованию металлопорошкового сердечника. Рабочая частота до 6 МГц. Низкий уровень электромагнитных помех (EMI). Новая технология горячего прессования. Высокий ток и низкие потери. Не содержит галогенов и соответствует директиве RoHS. Диапазон рабочих температур: от -40°C до +125°C. Размеры: 1,6 х 0,8 мм.

DWG. No.	Inductance (µH)	Test Freg (Hz)	RDC (mΩ) typ.	RDC (mΩ) max.	Isat (A) typ.	Irms (A) typ.
EDP1608R22MHx	0.22 ±20%	1M/1V	33	40	5.5	3.4
EDP1608R24MHx	0.24 ±20%	1M/1V	34	41	5.3	3.3
EDP1608R47MHx	0.47 ±20%	1M/1V	80	100	4.1	2.6
EDP1608R56MHx	0.56 ±20%	1M/1V	85	110	4.0	2.2
EDP1608R68MHx	0.68 ±20%	1M/1V	110	130	3.3	2.1
EDP16081R0MHx	1.00 ±20%	1M/1V	180	200	3.0	2.0
EDP16082R2MHx	2.20 ±20%	1M/1V	220	260	1.5	1.4
EDP16084R7MHx	4.70 ±20%	1M/1V	585	700	1.2	1

* Электрические характеристики при 25°C
* Ток насыщения (Isat) определен при △L/L₀ = 30% (тип.)
* Среднеквадратичный ток (Irms) определяется по повышению температуры корпуса на 40°C относительно окружающей среды.
* Серия EDP1608-H от компании ABC является аналогом серии TDK TFM160808ALC

EHE0603-H серия
Экранированные силовые чип-индуктивности для поверхностного монтажа.

Данная серия сочетает в себе передовую технологию изготовления, высокую термостойкость, максимальное удобство в производстве (MSL 1) и полное соответствие современным экологическим стандартам.

Конструкция с порошковым литьем. Рекордно высокие токи насыщения (Isat) и сверхнизкие потери в сердечнике. Не содержит галогенов и соответствует директиве RoHS. Диапазон рабочих температур: от -40°C до +125°C. Размеры: 7.1 x 6.6 мм.

DWG. No.	Inductance (µH)	Test Freg (Hz)	RDC (mΩ) max.	Isat (A) typ.	Irms (A) typ.
EHE0603R10MHx-xxx	0.10±20%	100k/1V	1.8	45	37
EHE0603R15MHx-xxx	0.15±20%	100k/1V	2.5	40	30
EHE0603R22MHx-xxx	0.22±20%	100k/1V	3.0	34	24
EHE0603R33MHx-xxx	0.33±20%	100k/1V	3.9	30	20
EHE0603R47MHx-xxx	0.47±20%	100k/1V	5.5	24	20
EHE0603R56MHx-xxx	0.56±20%	100k/1V	5.0	18	16.5
EHE0603R68MHx-xxx	0.68±20%	100k/1V	6.3	17	16
EHE0603R82MHx-xxx	0.82±20%	100k/1V	6.0	16	14
EHE06031R0MHx-xxx	1.00±20%	100k/1V	10	15	12
EHE06031R5MHx-xxx	1.50±20%	100k/1V	15	14	12
EHE06032R2MHx-xxx	2.20±20%	100k/1V	20	10	8.0
EHE06032R7MHx-xxx	2.70±20%	100k/1V	30	10	7.0
EHE06033R3MHx-xxx	3.30±20%	100k/1V	35	9.5	6.5
EHE06034R7MHx-xxx	4.70±20%	100k/1V	40	6.5	5.5
EHE06035R6MHx-xxx	5.60±20%	100k/1V	45	6.5	5.5
EHE06036R8MHx-xxx	6.80±20%	100k/1V	60	6.0	5.0
EHE06038R2MHx-xxx	8.20±20%	100k/1V	60	6.0	4.5
EHE0603100MHx-xxx	10.00±20%	100k/1V	68	5.0	3.5
EHE0603150MHx-xxx	15.00±20%	100k/1V	122	4.0	3.5
EHE0603220MHx-xxx	22.00±20%	100k/1V	200	3.0	2.3
EHE0603330MHx-xxx	33.00±20%	100k/1V	270	3.0	2.0
EHE0603470MHx-xxx	47.00±20%	100k/1V	385	2.0	1.5

* Электрические характеристики приведены для температуры 25°C
* Ток насыщения (Isat) определяется по снижению индуктивности на 30% от начального значения (типичное значение).
* Среднеквадратичный ток (Irms) определяется по повышению температуры корпуса на 40°C относительно окружающей среды.
* Максимальное напряжение: 30VDC

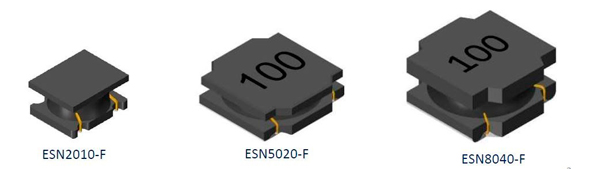

Полуэкранированные дроссели ABC серии ESN-F

Semi-Shielded Inductor ESN-F Series

Полуэкранированные SMT дроссели серии ESN-F представлены 16-ю типоразмерами, что обеспечивает широкий выбор различных направлений их применения, а благодаря полностью автоматизированному производству достигается значительная экономия в их стоимости. Замкнутая магнитная система уменьшает паразитные излучения и повышает устойчивость к EMI. Компактные габариты и низкий профиль компонентов позволяют экономить ценное пространство на печатной плате.
Изделия отличаются высокой надёжностью и работают в широком температурном диапазоне от -40 °C до +125 °C. Эти дроссели идеально подходят для использования в системах освещения, бытовой электронике, телекоммуникационном оборудовании, компьютерах, устройствах для умного дома и системах безопасности.

Ключевые преимущества: Широкий выбор из 16 типоразмеров, для различных применений. Полностью автоматизированное производство. Замкнутая магнитная система уменьшает паразитные излучения и повышает устойчивость к EMI. Малые габариты и низкий профиль экономят место на плате. Диапазон рабочих температур от -40 °C до +125 °C.

Области применения: LED-освещение, умные светильники. Бытовые приборы: телевизоры, аудиотехника. Коммуникации: смартфоны, планшеты, GPS-оборудование. Компьютеры: ПК, серверы, ноутбуки. Умный дом: системы управления, смарт-замки. Системы безопасности: сканеры, видеонаблюдение.

	Series	Dimension (mm)	L Value (uH)	Rated Current Isat (A)
1	ESN210-F	2.0x1.6x1.05	0.24-22	3.70-0.32
2.0	ESN2510-F	2.5x2.0x1.05	0.22-22	3.60-0.40
3.0	ESN2512-F	2.5x2.0x1.25	0.24-22	4.10-0.45
4.0	ESN3010-F	3.0x3.0x1.0	1.00-22	1.40-0.35
5.0	ESN3012-F	3.0x3.0x1.2	0.33-47	3.00-0.27
6.0	ESN3015-F	3.0x3.0x1.5	0.24-47	4.80-0.35
7.0	ESN4015-F	4.0x4.0x1.65	0.50-68	6.30-0.50
8.0	ESN4020-F	4.0x4.0x2.1	0.33-68	7.50-0.60
9.0	ESN4030-F	4.0x4.0x3.0	0.47-470	7.50-0.30
10	ESN5015-F	5.0x5.0x1.5	0.22-68	7.60-0.72
11	ESN5020-F	5.0x5.0x2.2	0.22-220	8.00-0.35
12	ESN5040-F	5.0x5.0x4.0	0.24-1000	12.0-0.25
13	ESN6020-F	6.0x6.0x2.0	0.68-68	7.50-0.80
14	ESN6028-F	6.0x6.0x2.8	1.00-120	6.70-0.62
15	ESN6045-F	6.0x6.0x4.5	0.56-220	14.5-0.63
16	ESN8040-F	8.0x8.0x4.2	0.56-680	11.5-0.50

* Isat при ΔL/L0A=30% max.

Сравнение серии ESN-F от ABC с аналогичными от TAIYO YUDEN

Company	DWG. No.	Inductance (µH)	Test Freg (Hz)	RDC (mΩ) typ.	RDC (mΩ) max.	Isat (A) max.	Irms (A) max.
TAIYO YUDEN	LSXBD3030QKT2R2M	2.2 ±20%	100K/0.25V	60	72	1.48	1.50
ABC	ESN30152R2MFB	2.2 ±20%	100K/0.25V	60	78	1.60	1.60
TAIYO YUDEN	LSXBD3030QKT150M	15 ±20%	100K/0.25V	360	432	0.56	0.56
ABC	ESN3015150MFB	15 ±20%	100K/0.25V	350	455	0.66	0.65
TAIYO YUDEN	LSXBD6060YEL100M	10 ±20%	100K/0.25V	47	61.1	3.00	2.50
ABC	ESN6045100MFB	10 ±20%	100K/0.25V	52	67.6	3.00	2.50
TAIYO YUDEN	LSXBD6060YEL101M	100 ±20%	100K/0.25V	500	650	0.80	0.70
ABC	ESN6045101MFB	100 ±20%	100K/0.25V	430	559	1.00	0.80

Заключение:
1. Продукция компаний ABC и TAIYO YUDEN имеет схожие характеристики по сопротивлению (DCR).
2. По значениям номинального тока (Isat и Irms), продукция ABC превосходит TAIYO YUDEN.

Получить дополнительную информацию по силовым дросселям от компании ABC или продукции любых других производителей вы можете, отправив свой запрос на почту info@rct.ru либо связавшись с Вашим менеджером.

28 ноября 2025 г.
