Полимерные алюминиевые твердотельные конденсаторы Koshin

Конденсаторы KOAS, производство Shenzhen Koshin Electronics Limited

• Малый импеданс на высоких частотах
• Великолепная температурная стабильность
• Длительное время работы
• Стабильная емкость, даже при температуре -55°C
• Допускаются большие токи пульсаций

Благодаря улучшенной внутренней конструкции, конденсаторы с токопроводящим полимером обладают великолепными характеристиками.

Конденсаторы с радиальными выводами, DIP

Серия	Применение	Номинальное постоянное напряжение, VDC	Диапазон емкостей, мФ	Рабочая температура, °C	Время работы (жизни), ч
KS	Большие токи пульсаций, малое ESR	2.5~35	220~2700	-55 ~ +105	2000
KU		2.5~16	330~2200
KP	Малое ESR при маленьких размерах	2.5~25	220~560
KL	Большие токи пульсаций, длительное время работы	2.5~16	470~1500		5000
KW	Высокотемпературные, большие токи пульсаций, длительное время работы	2.5~16	470~1500	-55 ~ +125	5000

Конденсаторы поверхностного монтажа, SMD

Серия	Применение	Номинальное постоянное напряжение, VDC	Диапазон емкостей, мФ	Рабочая температура, °C	Время работы (жизни), ч
VR	Большие токи пульсаций, малое ESR	2.5~35	6.8~1500	-55 ~ +105	2000
VT	Большие токи пульсаций, малое ESR, длительное время работы	4~25	39~680		5000
VX	Высокотемпературные, большие токи пульсаций	2.5~16	100~1500	-55 ~ +125	2000

---

Что такое конденсаторы с токопроводящим полимером?

Но отличаются от них определенными электрическими характеристиками: исключительно низкое эквивалентное последовательное сопротивление и тангенс угла диэлектрических потерь. Не содержат жидких наполнителей.

В традиционном электролитическом конденсаторе разделительный слой пропитан электролитом, а в полимерном конденсаторе слой пропитан полиэтилендиокситиофеном (PEDOT).

Технология изготовления

Этапы технологии изготовления конденсаторов с токопроводящим полимером:

• Травление алюминиевой фольги
• Формовка
• Резка фольги
• Добавление выводов и разделительных листов
• Сворачивание
• Формовка и карбонизация
• Полимеризованный органический полупроводник
• Вставка в корпус и полимеризация
• Запечатывание корпуса резиной
• Выдержка и проверка
• Формовка и маркировка

Характеристики полимерных конденсаторов

Тип конструкции

Смотанная лента (радиальный), подобен традиционным электролитическим конденсаторам.

Диапазон изменения основных параметров

• Напряжение: 2,5~63В
• Емкость: 10~3500мкФ

Электролит: Ethylene Dioxythiophene (EDOT)

PEDOT-PSS обладает очевидными преимуществами по электропроводности, температурной и химической стабильности, и т.д. На сегодняшний день это лучший твердый электролит по совокупности параметров.

Малый импеданс на высоких частотах

Очень низкий импеданс в диапазоне частот 100кГц…1МГц позволяет использовать конденсаторы для фильтрации различных помех и шумов.

— Solid Al cap 47mkF/16WV – алюминиевый твердотельный конденсатор 47мкФ/16В

— AL-E (low impedance) 47mkF/16WV – алюминиевый электролитический конденсатор с низким импедансом 47мкФ/16В

— Ta cap. 47mkF/16WV – танталовый конденсатор 47мкФ/16В

— AL-E (low impedance) 1000mkF/16WV – алюминиевый электролитический конденсатор с низким импедансом 1000мкФ/16В

---

Великолепные температурные характеристики

ESR, эквивалентное последовательное сопротивление, практически не изменяется в диапазоне температур -55…+105°C. Поэтому конденсаторы с токопроводящим полимером подходят для работы в жестких условиях при низких температурах.

Хорошая долговременная стабильность

Благодаря твердому электролиту, характеристики не изменяются в течение длительного времени.

• L — ожидаемое время работы
• L₀ — каталожное время работы
• T – температура окружающей среды, °C
• T₀ — максимальная рабочая температура, °C

°C	Время работы в часах
	Конденсатор с токопроводящим полимером	Электролитический конденсатор
105	2000	2000
95	6300	4000
85	20000	8000
75	63000	16000

Оценка времени работы.

Стабильность емкости при низких температурах

Емкость конденсатора с токопроводящим полимером может оставаться стабильной при низких температурах.

• электролитический конденсатор: пониженная подвижность ионов при низких температурах приводит к быстрому уменьшению емкости и увеличению ESR.
• конденсатор с токопроводящим полимером: характеристики остаются стабильными в более широком диапазоне температур.

Температурные характеристики

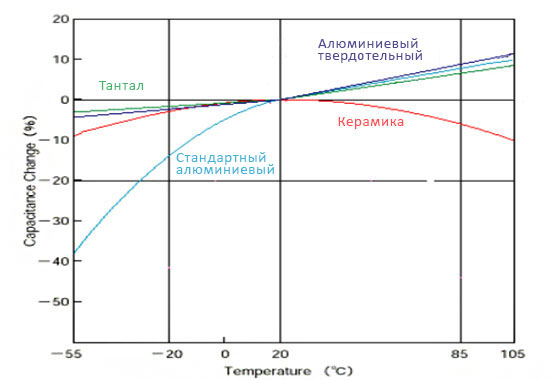

Изменение емкости на частоте 120Гц для конденсатора емкостью 10мкФ.

Сравнение: конденсатор с токопроводящим полимером, электролитический конденсатор, танталовый конденсатор, керамический конденсатор. Зависимость емкости от температуры.

---

Большие токи пульсаций

Конденсаторы с токопроводящим полимером могут выдерживать большие токи пульсаций благодаря очень низкому ESR.

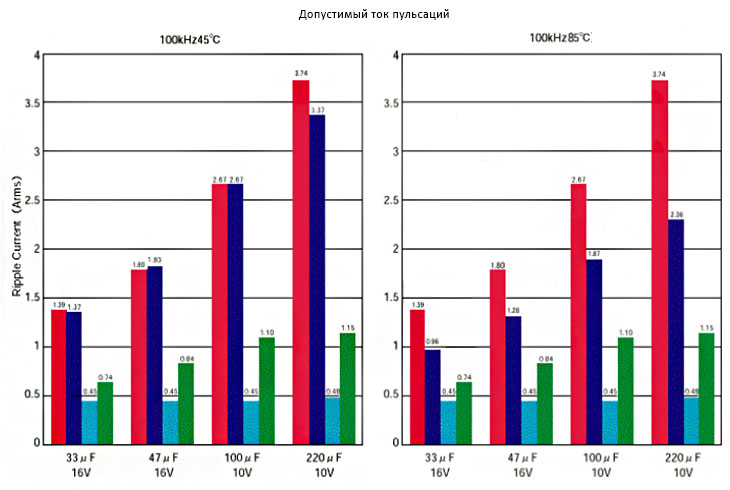

Сравнение допустимых токов пульсаций при различных условиях работы, для различных типов конденсаторов.

— твердотельный алюминиевый конденсатор (проводящий полимер)

— твердотельный алюминиевый конденсатор (органический полупроводник)

— алюминиевые конденсатор с жидким электролитом (LOW ESR)

— твердотельный танталовый конденсатор (Ta-cap)

---

Сравнение конденсаторов

Сравнение конденсаторов с токопроводящим полимером и электролитических конденсаторов

Тип конденсатора	Миниатюрный	Частотные хар-ки	Темп-ная стабильность	Напряжение	Ёмкость	Общее время работы	Цена и ESR
Электролитические конденсаторы E-cap
Твердотельные ленточные конденсаторы E-cap
Конденсаторы с токопроводящим полимером
Хорошо Плохо

Забота о потребителях KOAS

Опора на новые технологии

В состав KOAS входит профессиональный научный отдел, который специализируется на конденсаторах, включая конденсаторы с токопроводящим полимером.

Производственные возможности

Общая площадь производственных помещений 3000 квадратных метров. Число производственных линий: 10 (позволяет выпускать 8 миллионов единиц продукции в месяц).

Управление процессами

Опираясь на многолетний опыт научного отдела в области конденсаторов с токопроводящим полимером, компания создала соответствующую структуру производства, которая постоянно оптимизируется.

Контроль качества

Для обеспечения качества конденсаторов с токопроводящим полимером создана специальная команда профессионалов. Процедуры контроля качества начинаются уже на этапе проверки исходного сырья и материалов.

Ценовое преимущество

Усилия снабженцев KOAS направлены на контроль закупочных цен, в то же время инженеры постоянно улучшают технологический процесс, чтобы увеличивать выработку годной продукции. Кроме того, KOAS следит за требованиями рынка, обеспечивая потребителей качественной, и одновременно недорогой продукцией.

Постоянные разработки

KOAS рассматривает конденсаторы с токопроводящим полимером как ключевую продукцию в будущем. Мы будем фокусироваться на инвестициях и научных разработках для конденсаторов с токопроводящим полимером. Мы нацелены на разработку продукции в соответствии с тенденциями на сегодняшний день и в обозримом будущем.

• модернизация оборудования для увеличения производительности;
• благодаря разработке новых исходных материалов мы увеличили максимальное напряжение с 63В до 100В, и продлили время работы с 5000 до 6000 часов. Вся новая продукция тестируется на надежность.

Производственное оборудование KOAS

9 октября 2018 г.
